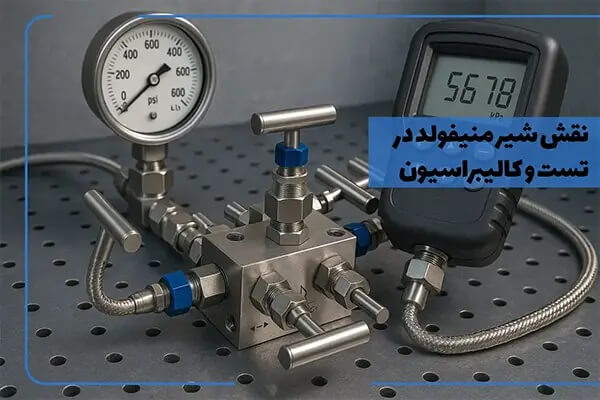

شیر منیفولد چیست؟
در صنایع فرآیندی، دقت تجهیزات اندازه‌گیری و ابزار دقیق مانند ترانسمیترهای فشار، سطح و جریان، نقشی حیاتی در کیفیت و ایمنی عملیات دارد. اما این تجهیزات تنها زمانی می‌توانند داده‌های قابل اعتماد ارائه دهند که به‌طور منظم تست و کالیبره شوند. یکی از بزرگ‌ترین چالش‌های مهندسان ابزار دقیق این است که چگونه می‌توان عملیات کالیبراسیون را بدون توقف کامل خط تولید و بدون ایجاد خطر انجام داد. پاسخ در یک ابزار کوچک اما قدرتمند نهفته است: شیر منیفولد (Manifold Valve).
چرا شیر منیفولد در کالیبراسیون اهمیت دارد؟
منیفولد در واقع یک بلوک کوچک شامل چندین ولو است که بین تجهیز اندازه‌گیری (مثلاً ترانسمیتر فشار تفاضلی) و خط فرآیند نصب می‌شود. طراحی منیفولد به گونه‌ای است که می‌توان تجهیزات را ایزوله کرد، فشار را متعادل نمود و در صورت نیاز، سیال باقی‌مانده را تخلیه کرد. این ویژگی‌ها باعث می‌شوند عملیات تست و کالیبراسیون بسیار ساده‌تر، سریع‌تر و ایمن‌تر انجام شود.
به زبان ساده، منیفولد پلی است میان فرآیند و تجهیز اندازه‌گیری؛ پلی که امکان جداسازی و کنترل هوشمندانه را فراهم می‌آورد. در نتیجه، مهندسان می‌توانند بدون قطع کامل فرآیند، به سراغ کالیبراسیون یا تست دستگاه بروند.
منیفولد و مراحل کالیبراسیون
یکی از رایج‌ترین کاربردهای منیفولد در کالیبراسیون ترانسمیترهای فشار تفاضلی (DP) است. مراحل معمول به این شکل انجام می‌شوند:
ایزوله‌سازی تجهیز: ابتدا ولوهای بلوک بسته می‌شوند تا ترانسمیتر از خط فرآیند جدا شود.
متعادل‌سازی فشار: با باز کردن ولو اکولایزر (Equalizer Valve)، فشار دو سمت تجهیز برابر می‌شود و امکان تنظیم نقطه صفر فراهم می‌گردد.
اعمال فشار تست: از طریق ولوهای تست، فشار مورد نظر از منبع کالیبراسیون اعمال می‌شود و دستگاه در نقاط مختلف تست می‌گردد.
تخلیه فشار: در پایان، فشار باقی‌مانده به‌طور ایمن از طریق ولوهای بلید آزاد می‌شود.
این روند به لطف طراحی منیفولد تنها چند دقیقه زمان می‌برد، در حالی که بدون آن نیاز به جداسازی کامل تجهیز و توقف بخشی از فرآیند وجود داشت.

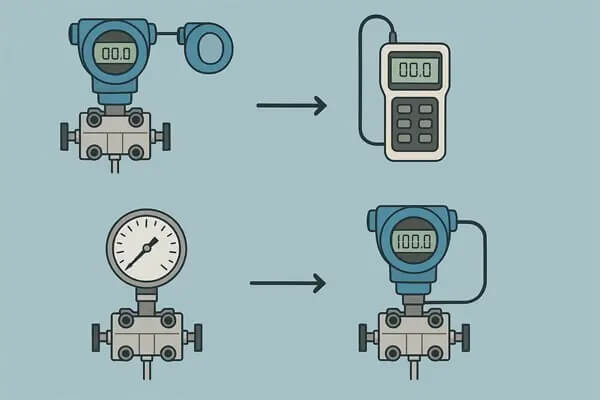

انواع منیفولد و کاربردهای آن‌ها
منیفولدها بسته به طراحی و تعداد ولوها به چند نوع تقسیم می‌شوند که هر کدام برای نوع خاصی از عملیات تست و کالیبراسیون مناسب‌اند:
منیفولد سه شیر: این مدل شامل دو ولو بلوک و یک ولو اکولایزر است. از آن برای کالیبراسیون و تنظیم صفر ترانسمیترهای فشار تفاضلی استفاده می‌شود. به دلیل طراحی ساده و کارآمد، در بسیاری از صنایع انتخاب اول است.
منیفولد پنج راهه: این مدل علاوه بر دو ولو بلوک و یک ولو اکولایزر، دو ولو تست/بلید نیز دارد. این طراحی پیشرفته امکان تست چند نقطه‌ای و تخلیه فشار ایمن‌تر را فراهم می‌کند. برای کاربردهایی که نیاز به کالیبراسیون دقیق‌تر دارند، گزینه‌ای ایده‌آل است.
انتخاب بین این مدل‌ها بستگی به حساسیت فرآیند و نیاز کالیبراسیون دارد.
مزایای کلیدی منیفولد در تست و کالیبراسیون
- کاهش زمان توقف: عملیات تست بدون نیاز به خاموش کردن کل خط انجام می‌شود.
- ایمنی بالاتر: امکان تخلیه کنترل‌شده فشار از خطرات احتمالی جلوگیری می‌کند.
- دقت بیشتر: توازن فشار پیش از کالیبراسیون باعث می‌شود تنظیمات صفر دقیق‌تر باشند.
- سهولت عملیات: تکنسین‌ها می‌توانند در کمترین زمان تست‌ها را انجام دهند.
- کاهش نشتی: طراحی متمرکز منیفولد باعث کاهش تعداد اتصالات و در نتیجه کاهش احتمال نشتی می‌شود.
انتخاب منیفولد مناسب
برای دستیابی به بیشترین کارایی، انتخاب نوع و جنس مناسب منیفولد اهمیت زیادی دارد. در فرآیندهای خورنده باید از آلیاژهای مقاوم مانند استیل ضد زنگ استفاده شود. همچنین فشار و دمای کاری سیستم باید در انتخاب مدل لحاظ گردد.
به همین دلیل، خرید از منابع معتبر اهمیت دارد. هنگام خرید منیفولد ولو توجه به استانداردهای بین‌المللی، کیفیت ساخت و تطابق با نیازهای فرآیند می‌تواند تفاوت بزرگی در کارایی و ایمنی سیستم ایجاد کند.
آینده تست و کالیبراسیون با منیفولدهای هوشمند
با پیشرفت فناوری، منیفولدها نیز مانند دیگر تجهیزات ابزار دقیق هوشمندتر می‌شوند. برخی مدل‌ها قابلیت اتصال به سیستم‌های مانیتورینگ دیجیتال را دارند و می‌توانند داده‌هایی مانند وضعیت ولوها، فشار باقی‌مانده و هشدارهای ایمنی را ارسال کنند. این تحول، عملیات تست و کالیبراسیون را بیش از پیش ساده و سریع خواهد کرد.
جمع‌بندی
شیر منیفولد ابزاری کوچک اما بسیار حیاتی در تسهیل عملیات تست و کالیبراسیون تجهیزات است. این وسیله با قابلیت ایزولاسیون، متعادل‌سازی فشار و تخلیه ایمن، به مهندسان اجازه می‌دهد عملیات حیاتی کالیبراسیون را بدون توقف فرآیند انجام دهند.
از منیفولد سه شیر برای تنظیم صفر تا منیفولد پنج‌راهه برای تست‌های دقیق‌تر، انتخاب درست می‌تواند تفاوت بزرگی در دقت اندازه‌گیری، ایمنی و بهره‌وری کل خط ایجاد کند. در نهایت، با انتخاب آگاهانه و خرید منیفولد ولو از منابع معتبر، می‌توان گامی اساسی در جهت افزایش کارایی و کاهش ریسک در صنایع فرآیندی برداشت.
